Универсален анализатор на автомобилни системи с модерно изпитване и симулиране на сензори, без демонтаж!

X-431 TOP спестява на потребителя разходите за закупуването и подържането на еднофункционални диагностични уреди.

X-431 TOP представлява съвкупност от:

диагностичен скенер
осцилоскоп
мотор-тестер
симулатор на сигнали
база данни с технически параметри и ел. схеми

X-431 TOP Manual

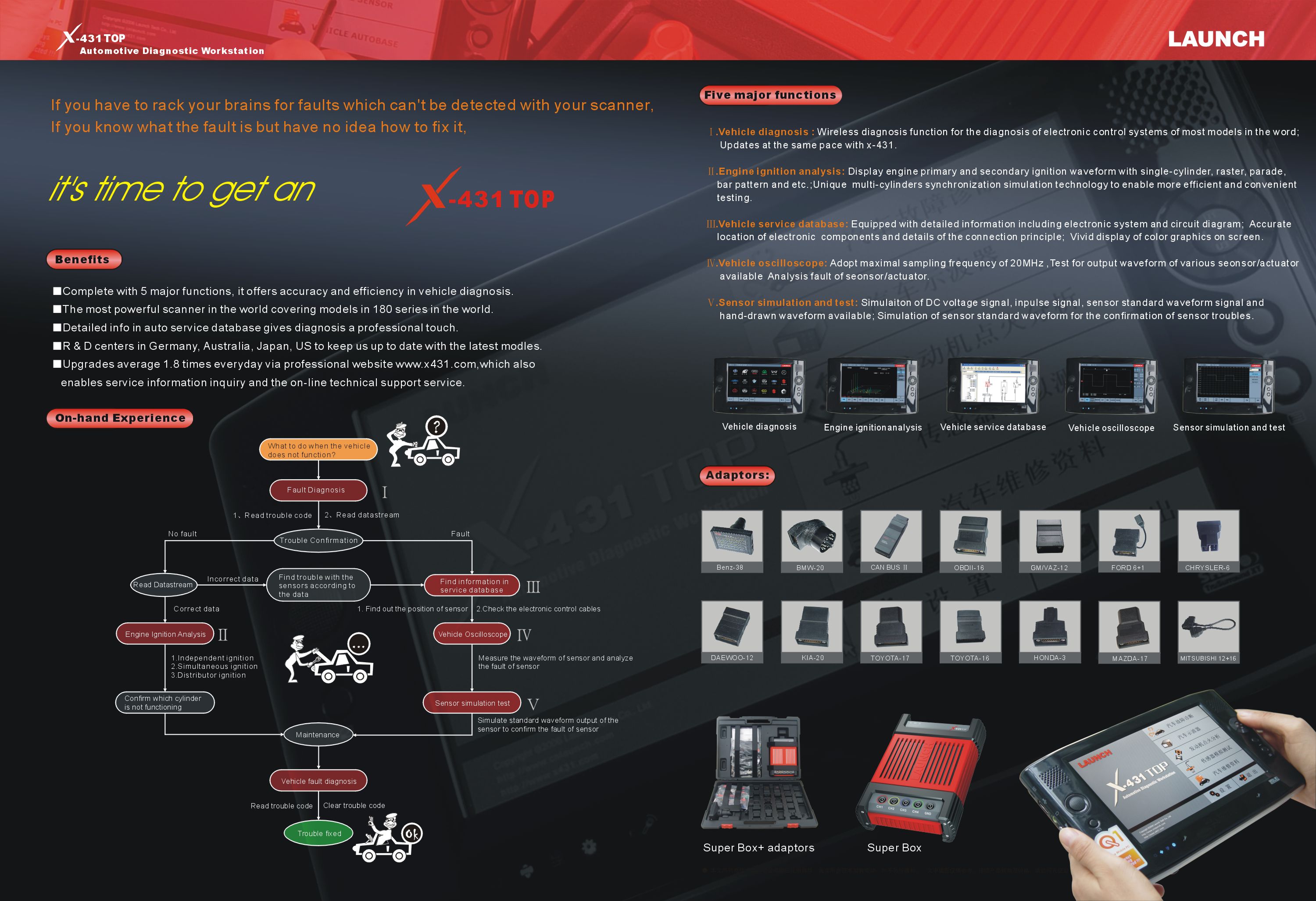

X-431 TOP брошурa 1

X-431 TOP брошурa 2

X-431 TOP е многофункционална диагностична станция, която освен че притежава всички диагностични функции на LAUNCH X-431, също така дава възможност за анализ на запалителните системи, изпитване на сензори и симулиране на сигнали.

Техническата информация, инсталирана в X-431 TOP улеснява работата на автомобилните експертите, като предлага:

1. Описание на DTC. 2. Стандартни стойности на инженерните данни 3. Електрически схеми и компоненти. 4. Стандартни осцилограми на запалителните системи 5. Местоположение на електрическите компоненти.

1 година безплатна актуализация !

Дилърското ниво на диагностичния софтуер !

Всички диагностични конектори са включени в комплекта !

Xарактеристики

On-board диагностика:

1)Безжична диагностика на над 148 електронни системи за управление, използвани в 65 марки автомобили;

Поддръжка на CANBUS-II протокол

Интернет актуализация на диагностичния софтуер. (Актуализация всеки месец!)

Анализ на запалителните системи:

1)Бездистрибуторни (DIS) запалителни системи / осцилограми на първичната и вторичната намотка на бобината/ и конвенционални дистрибуторни системи /осцилограми на първичната и вторичната намотка на бобината в хоризонтален и вертикален парад по ред на запалване или поцилиндрово./

Сервизна информация:
  1)Детайлна техническа информация за електронните системи и електрическите схеми;
  2)Точна локация на електронните системи;
  3)Цветен тач дисплей и изключителни графични функции

Автомобилен осцилоскоп:
  1)Максимална честота от 20MHz
  2)Възможност за диагностика на изходните сигнали на различни сензори и изпълнителни механизми;
  3)Анализ на грешки в сензорите и изпълнителните механизми;

Изпитване и симулиране на сензори:
1)Симулация на DC signal, честота, ламбда сигнал от кислородния сензор, съпротивление, както и на ръчно зададена форма на сигнала;
2)Симулация на стандартна форма на сигнала от сензора и потвърждение за възможни грешки в сензора.

11 работни езика: Английски, Немски, Японски, Френски, Полски, Турски, Руски, Италиански, Испански, Португалски и Китайски.

Диагностични функции

Четене и изтриване на грешки
Сканиране на инженерни параметри в реално време (Live Data)
Задействане на определени изпълнителни устройства

Промяна на параметри в бордовите компютри
Графично изобразяване на инженерни данни
Регистрация на ключове
Поддръжка на CANBUS II
Адаптация и кодиране на електронни компоненти
Достъп до всички електронни системи за управление - drive line, chassis, body, and networking/communication modules

Поддържани електронни системи:

Engine Management	Interior Monitoring	Language Control
Automatic Transmission	Module Coding	Interior Scanning
ABS	Key Programming	Seat Module
Airbag	Airbag Configuration	Traction Control
Immobiliser	Instrument Cluster	Mirror Adjustment
Air Conditioning	Cruise Control	Light Module
Service Reset	Body Module	Central Locking
Radio	Parking Aid	Sound System
Air Suspension	Tyre Module	Rear Spoiler
Steering Angle Sensor	Door Module	Gateway Data Bus
Parking Brake	4WD System	Discharge Lamp
Power Steering Module	Navigation	TV

Актуална информация за поддържаните марки и електронни системи, можете да намерите в секция "Поддържани марки"

Описание на последните диагностични програми, можете да намерите в секция "Последни новини"

Спецификация

Режим - симулация на сигнали:
DC voltage signal:
1.Output range: -12 ~ +12 V
2.The maximal output current: 40 mA
3.Output precision: ±5 %
Squarl-wave signal:
1. Impulse frequency: 0.1 ~ 15 kHz
2. Range: -12 ~ +12 V
3. Duty ratio: 10 ~ 90 %
4.Output precision: ±5 %
Sensor standard signal:
1. Frequency range: 0.1 ~ 100 Hz
2. Range: -12 ~ +12 V
3.Output precision: ±5 %
Hand-draw waveform Signal:
1. Frequency range: 0.1 ~ 100Hz
2. Range: -12V ~ +12V
3.Output precision: ±5 %

Режим - изпитване на сензори:
Voltage test:
1.Measuring range: DC -400 ~ +400 V
2.Input impedance: 10 MΩ
3.Check precision: ±5 %
Resistance test:
1.Measuring range: 0 ~ 1 MΩ
2.Check precision: ±5 %
Frequency test:
1.Measuring range: 1 ~ 15 kHz
2..Input impedance: 300 kΩ
3.Input range: 1 ~ 12 V
4.Check precision: ±1 %

Режим - осцилоскоп:
Channel: 4 CH
Frequency: 20MHz
Measuring voltage: -150 V ~ +150 V
